Descripción
Interruptor de nivel optoelectrónico. Versión alta presión.

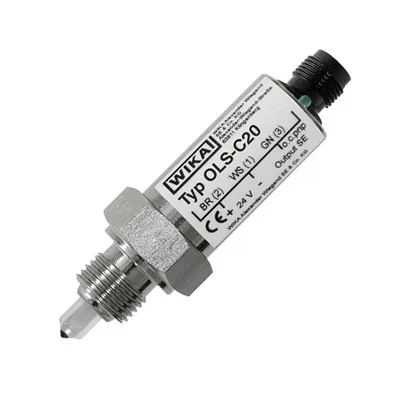

El interruptor de nivel optoelectrónico modelo OLS-C20 sirve para la detección de valores límite de líquidos. La medición se realiza en gran parte sin efectos de índice de refracción, color, densidad, constante dieléctrica y conductividad. También es posible medir volúmenes pequeños.
El interruptor dispone de un LED infrarrojo y un fototransistor. La luz del LED está orientada hacia un prisma. Mientras la punta del sensor del prisma se encuentra en la fase gas, la luz dentro del prisma se refleja hacia el receptor. Cuando el líquido en el depósito sube y humedece aproximadamente 2/3 de la punta de cristal, el líquido interrumpe la radiación de la luz infrarroja por lo que solo llega una pequeña parte de la misma al receptor.
La salida de transistor PNP-OC puede conectarse directamente a la entrada de una unidad de control o alimentar un relé externo. La salida es resistente a cortocircuitos y la corriente, el voltaje y la potencia están limitados.
El estado de interrupción puede comprobarse directamente en el sensor (LED verde).
Características
Diseño compacto, sin piezas móviles
Rango de temperatura de -30 … +135 °C
Versiones para rangos de presión desde vacío hasta 50 bar
Posición de montaje variable
Control óptico del estado de interrupción
